吳江市奧誠烘箱設備有限公司采用國家經委重點推廣的遠紅外加熱新技術。遠紅外元件被加熱后能輻射出2~15微米以上的遠紅外線，當它被加熱物體吸收時可直接轉變?yōu)闊崮?，從面獲得快速干燥的效果，達到縮短生產周期、節約能源、提高產品質量等目的。使用方便，效果顯著。本烘箱由角鋼、薄鋼板、不銹鋼板制成，外殼與工作室之間充填硅酸鋁纖維保溫，遠紅外加熱器安裝在工作室風道內。箱內空氣封閉自循環。工作室為光亮型全不銹鋼結構。工作室內溫度由溫控儀自動控制，并有自動恒溫及時間控制裝置，并附設有超溫自動停電及報警電路，控制可靠，使用安全。本烘箱適用于印刷線路板行業、電子產品、醫療、醫藥、大專院校及科研部門的車間或?qū)嶒?yàn)室中凈化干燥的要求。

★★★警告★★★

除有操作設定條件之特殊安全型防爆箱外，絕不可將易燃易爆物、加壓容器置于箱內，否則可能導致工業災害，及人員事故，后果自負！

感謝你使用本公司產品，敬請?jiān)诎惭b使用之前，詳細閱讀本說明書.不足之處，敬請批評指正.請保存本手冊.

一：安 裝 要 求

1.地面須水平

2.通風良好、落塵量較少

3.不要安置在潮濕的地方

4.不要曝落在易燃或腐蝕性氣體下

5.盡可能使可燃物遠離

6.環境溫度勿過高，最好在0℃--45℃范圍內

7.接妥良好地線，以策安全，檢查電源電壓，電源接線無誤后才可通電使用



二：操 作 說 明

本干燥箱操作步驟：

先接好電源，本烘干箱采用三相四線電源，Φ3，380V。

打開斷路器開關確認相序是否正確

打開電源開關--對儀表溫度設定--時間繼電器設定(總工作時間)—再打開鼓風—加熱開關

當溫度達到設定值后定時器開始工作，當達到設定時間后自動切斷加熱電源并報警，以作提醒（定時關閉報警也停止），如只需長期恒溫加熱無需定時功能，則把定時關閉

本干燥箱初次使用時應勤加以觀察，以免過熱烘壞工件造成損失。

本儀表為 RXC 型PID智能表

詳見儀表使用說明書其他說明

1.檢查電動機的轉向是否和規定的方向一致.

2.在升溫和恒溫過程中，將進風口關閉、排風口打開到適當?shù)奈恢?，在降溫過程中，則可全部打開。



三：注意事項與定期保養、檢查與調整

1.本機器頂蓋上，請勿放置任何物品以免影響本機器之散熱

2.保養時需將總電源開關關閉

3.保持箱內清潔

4.檢查電動機的轉向是否和規定的一樣

5.檢查進排風口是否正確，在升溫和恒溫過程中，將進風口關閉，排風口打開，在降溫過程中，則可全部打開



四：故 障 維 修

維修此機時，請先詳細閱讀本說明書之內容，如果技術性之問題或維護困難，需要本公司服務時，請告之機型、生產編號以竭誠服務



電源發生溫度操作問題時，

1.有電源問題時，請先檢查外部電源之規格檢查配件是否不良。

2.溫度控制

發生溫度操作問題時，請先檢查溫度之設定是否有錯誤

發生不正常溫度時，請檢查超溫防止保護器，檢查接觸器是否不良

3.送風機

檢查接觸器是否不良

檢查電動機是否故障

檢查風輪是否脫落

檢查電源相位是否接錯

檢查熱繼電器是否斷開

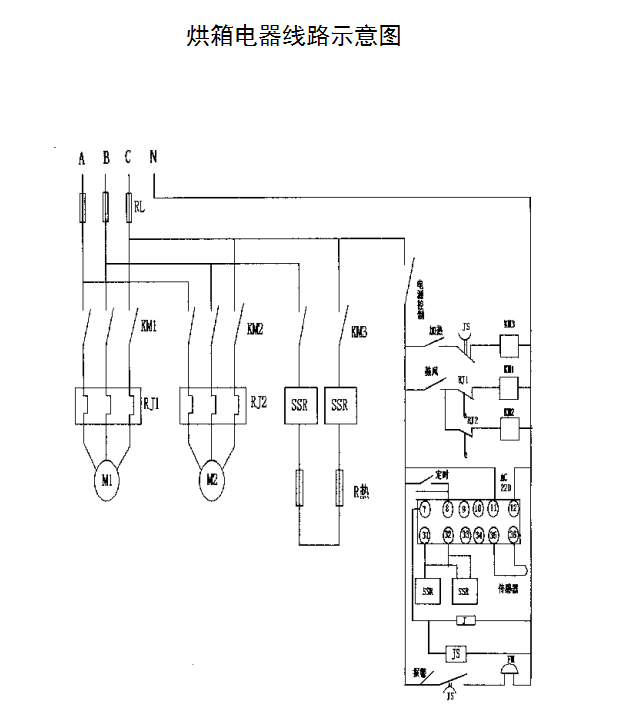

五：烘箱電器線路示意圖
